Un vaso de expansión para bomba de calor sirve para absorber el aumento de volumen del agua cuando el circuito de calefacción o climatización cambia de temperatura. En instalaciones de aerotermia, este elemento es clave para evitar subidas de presión, descargas por la válvula de seguridad o pérdidas de presión cuando el sistema se enfría.
La duda habitual es esta:
“Si mi bomba de calor ya trae un vaso de expansión interno, ¿necesito otro?”
Y la respuesta es: depende.
Depende del volumen total de agua de la instalación, de si tienes depósito de inercia, suelo radiante, radiadores de baja temperatura, fan coils, glicol, intercambiadores o varios circuitos. En una instalación sencilla puede que el vaso interno sea suficiente. Pero en muchas instalaciones reales, sobre todo con depósito de inercia o mucho volumen de agua, conviene comprobarlo.
En mi caso, cuando reviso una instalación con bomba de calor, no miro solo la máquina. Miro el conjunto: litros de agua, temperatura de trabajo, presión de llenado, válvula de seguridad y si el vaso interno cubre de verdad todo el volumen del circuito.
¿Qué es un vaso de expansión en una bomba de calor?
Un vaso de expansión es un depósito con una membrana interior que separa el agua de una cámara de aire o nitrógeno. Cuando el agua se calienta, aumenta ligeramente de volumen. Ese aumento empuja la membrana y comprime el gas, evitando que la presión del circuito suba demasiado.
En una bomba de calor aire-agua, el vaso puede formar parte del propio equipo o instalarse como elemento adicional en el circuito hidráulico.
¿Por qué sube la presión cuando el agua se calienta?
El agua se dilata con la temperatura. En una instalación cerrada, esa dilatación no puede escapar. Si no hay espacio para absorberla, la presión sube.
Esto puede ocurrir en:
- Suelo radiante.
- Radiadores de baja temperatura.
- Fan coils.
- Depósitos de inercia.
- Circuitos primarios de aerotermia.
- Instalaciones con varios circuitos hidráulicos.
Aunque una bomba de calor trabaje a temperaturas más bajas que una caldera tradicional, el volumen de agua puede ser alto. Por eso no hay que confiarse.
Diferencia entre vaso interno y vaso adicional
Muchas bombas de calor incorporan un vaso de expansión interno. El problema es que ese vaso suele estar pensado para una instalación tipo.
Pero si añades un depósito de inercia, muchos metros de suelo radiante o circuitos largos, el volumen total de agua puede superar lo que ese vaso interno puede absorber.
Ahí entra el vaso adicional.
La pregunta importante no es “qué vaso trae la bomba”, sino:
¿Qué volumen total de agua tiene mi instalación?
Circuito de calefacción, ACS y primario: no son lo mismo
No confundas vasos.
Un vaso de expansión para calefacción o bomba de calor trabaja en el circuito cerrado de climatización. Un vaso de expansión ACS trabaja con agua caliente sanitaria y debe ser apto para agua de consumo.
Si tu bomba de calor produce ACS mediante acumulador, puede haber dos necesidades distintas:
- Vaso de expansión para el circuito de calefacción/climatización.
- Vaso de expansión ACS para el acumulador de agua sanitaria.
Cuándo necesitas un vaso de expansión adicional
No siempre necesitas añadir otro vaso, pero hay situaciones donde conviene revisarlo.
Bomba de calor con depósito de inercia
El depósito de inercia suma litros al circuito. Y esos litros cuentan.
Si tienes un depósito de 50, 100, 150 o 200 litros, ese volumen debe entrar en el cálculo. Uno de los errores más habituales es calcular el vaso solo pensando en la bomba de calor y olvidarse del depósito.
En instalaciones con depósito de inercia, el vaso interno de la máquina puede quedarse corto.
Instalación con suelo radiante
El suelo radiante suele trabajar a baja temperatura, pero tiene muchos metros de tubería. Eso significa bastante volumen de agua repartido por la instalación.
Si tienes suelo radiante, colectores, acometidas y depósito de inercia, calcula el volumen total antes de dar por válido el vaso interno.
Circuito con glicol o anticongelante
Algunas instalaciones pueden llevar glicol o anticongelante. En ese caso, el cálculo puede cambiar porque el fluido no se comporta igual que el agua pura.
Aquí no usaría una tabla genérica sin revisar la documentación técnica o una calculadora específica.
Presión que sube en caliente o cae en frío
Si la presión sube mucho cuando la bomba trabaja y luego cae cuando se enfría, puede haber un problema con el vaso de expansión.
Puede estar:
- Mal dimensionado.
- Sin precarga correcta.
- Con la membrana dañada.
- Aislado del circuito.
- Instalado en un punto poco adecuado.
Vaso interno insuficiente
El vaso interno puede ser suficiente en una instalación pequeña, pero no siempre. Si el fabricante indica un volumen máximo de instalación para el vaso integrado, conviene compararlo con el volumen real.
Vaso de expansión para aerotermia.
Imera – Vaso de Expansión Vertical Multiusos – Calefacción, ACS, Solar y Grupos de presión – 5 Años de Garantía – Membrana Butilo Plus – 10 Bares (12L).
¿Qué datos necesitas para calcularlo?
Para calcular un vaso de expansión para bomba de calor necesitas tres datos básicos:
- Volumen total de agua.
- Temperatura máxima de trabajo.
- Presiones de la instalación.
A partir de ahí, puedes calcular el volumen mínimo del vaso.

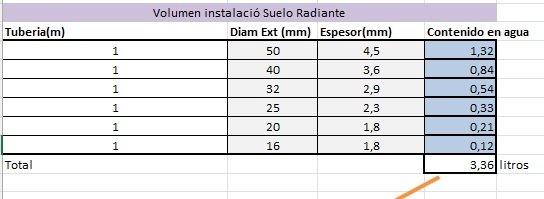

Volumen total de agua de la instalación
Aquí hay que sumar todo el agua del circuito:
- Bomba de calor.
- Tuberías.
- Suelo radiante.
- Radiadores.
- Fan coils.
- Colectores.
- Depósito de inercia.
- Separador hidráulico.
- Intercambiadores.
- Tramos de impulsión y retorno.
Este es el dato que más errores provoca. Si no sumas el depósito de inercia o los circuitos largos, el vaso puede quedarse pequeño.
Temperatura máxima de trabajo
La temperatura máxima depende del sistema:
- Suelo radiante: normalmente más baja.
- Fan coils: intermedia.
- Radiadores de baja temperatura: algo más alta.
- Producción de ACS: circuito distinto, si aplica.
Aunque la bomba de calor trabaje con temperaturas moderadas, el cálculo debe hacerse con la temperatura máxima prevista.
Presión mínima y presión máxima
También necesitas:
- Presión de llenado en frío.
- Presión mínima necesaria.
- Presión máxima de trabajo.
- Presión de disparo de la válvula de seguridad.
- Margen antes de llegar a esa válvula.
No conviene calcular pegado al límite de seguridad.
Precarga del vaso
La precarga es la presión del aire o nitrógeno dentro del vaso. Si está mal ajustada, el vaso puede no trabajar bien aunque tenga capacidad suficiente.
Un vaso de 18 litros mal precargado puede comportarse peor que uno más pequeño bien ajustado.
Tipo de fluido: agua o glicol
Si el circuito lleva glicol, hay que revisar compatibilidad del vaso y coeficientes de dilatación. No todos los vasos ni todos los cálculos sirven igual para agua pura y mezcla con anticongelante.
¿Cómo calcular un vaso de expansión para bomba de calor?
La fórmula resumida es:
Vt = V × Ce × Cp
Donde:
- Vt = volumen necesario del vaso.
- V = volumen total de agua de la instalación.
- Ce = coeficiente de expansión del agua.
- Cp = coeficiente de presión.
Fórmula resumida
Primero calculas el volumen de agua. Después aplicas el coeficiente de expansión según temperatura y el coeficiente de presión según las presiones de trabajo.
En términos simples:
Cuanta más agua tenga la instalación, más vaso necesitas.
Cuanta más temperatura alcance, más se dilata el agua.
Cuanto menor margen haya entre presión mínima y máxima, más capacidad útil necesitará el vaso.
Coeficiente de dilatación
El coeficiente de dilatación depende de la temperatura. En aerotermia, muchas instalaciones trabajan con temperaturas más bajas que una caldera, pero eso no significa que puedas ignorar el cálculo.
Como orientación:
| Temperatura máxima | Expansión aproximada |
|---|---|
| 35 ºC | baja |
| 45 ºC | moderada |
| 55 ºC | mayor |
| 60 ºC | mayor |
| 70 ºC | alta |
Para un cálculo fino, mejor usar tabla técnica o calculadora.
Coeficiente de presión
Una forma habitual de calcularlo es:
Cp = Pmax / (Pmax – Pmin)
Usando presiones absolutas.
La presión absoluta se calcula así:
Presión absoluta = presión manométrica + 1 bar
Ejemplo:
- 1,5 bar en manómetro = 2,5 bar absolutos.
- 2,5 bar en manómetro = 3,5 bar absolutos.
Elección del tamaño comercial superior
El resultado del cálculo no debe llevarte al tamaño justo. Si el cálculo da 16 litros, no escogería uno de 16 litros si existe poco margen. Miraría el tamaño comercial superior: 18, 24 o el que corresponda.
Ejemplo práctico con bomba de calor y depósito de inercia
Vamos con un caso sencillo.
Supongamos una instalación con bomba de calor aire-agua, suelo radiante y depósito de inercia.
Datos de partida
| Elemento | Volumen aproximado |
|---|---|
| Circuitos de suelo radiante | 100 L |
| Tuberías y colectores | 25 L |
| Bomba de calor / módulo hidráulico | 5 L |
| Depósito de inercia | 100 L |
| Volumen total | 230 L |
Datos de presión y temperatura:
- Temperatura máxima: 45 ºC
- Presión mínima: 1,5 bar
- Presión máxima considerada: 2,5 bar
Pasamos presiones a absolutas:
- Pmin absoluta = 1,5 + 1 = 2,5 bar
- Pmax absoluta = 2,5 + 1 = 3,5 bar
Cálculo del coeficiente de presión
Cp = 3,5 / (3,5 – 2,5)
Cp = 3,5 / 1
Cp = 3,5
Cálculo del volumen del vaso
Para una temperatura máxima de 45 ºC, usamos como ejemplo un coeficiente aproximado de expansión de 0,01.
Vt = 230 × 0,01 × 3,5
Vt = 8,05 L
El resultado mínimo sería de unos 8 litros.
Qué tamaño comercial elegir
En este caso, yo no me quedaría justo si hay dudas sobre los litros reales de la instalación. Podría elegir un vaso de 12 litros como opción prudente.
Si el volumen real fuera mayor, si hubiera más depósito de inercia o si el cálculo quedara cerca del límite, pasaría a 18 litros.
Usa la calculadora de vaso de expansión para bomba de calor
Si quieres evitar hacer el cálculo a mano, puedes usar mi calculadora de vaso de expansión. Introduces el volumen de agua, temperatura y presiones de la instalación, y obtienes una capacidad recomendada para elegir el vaso comercial superior.
¿Qué datos introducir?
En la calculadora deberías introducir:
- Litros totales de agua.
- Temperatura máxima.
- Presión mínima.
- Presión máxima.
- Volumen del depósito de inercia.
- Tipo de instalación.
- Tipo de fluido, si aplica.
¿Cómo interpretar el resultado?
El resultado es una referencia de volumen mínimo. Después debes elegir el tamaño comercial superior.
Ejemplo:
| Resultado calculado | Vaso recomendado |
|---|---|
| 6,5 L | 8 L |
| 8,2 L | 12 L |
| 15 L | 18 L |
| 21 L | 24 L |
| 30 L | 35 L |
Cuándo elegir un vaso superior
Elige un vaso superior si:
- No conoces todos los litros exactos.
- Hay depósito de inercia.
- La instalación tiene suelo radiante.
- Hay muchos circuitos.
- La presión sube mucho al calentar.
- El resultado queda muy cerca de una capacidad comercial.
Qué capacidad de vaso elegir para aerotermia o bomba de calor
La capacidad depende del cálculo, pero esta tabla puede orientar.
| Volumen total de agua | Capacidad orientativa | Enlace afiliado sugerido |
|---|---|---|
| Hasta 100 L | 8 L | [vaso expansión calefacción 8 litros] |
| 100–200 L | 12 L | [vaso expansión calefacción 12 litros] |
| 200–300 L | 18 L | [vaso expansión calefacción 18 litros] |
| 300–450 L | 24 L | [vaso expansión calefacción 24 litros] |
| Más de 650 L | 50 L o más | [vaso expansión calefacción 50 litros] |
Esta tabla no sustituye el cálculo. Úsala como orientación para elegir el enlace de compra adecuado una vez tengas una capacidad aproximada.

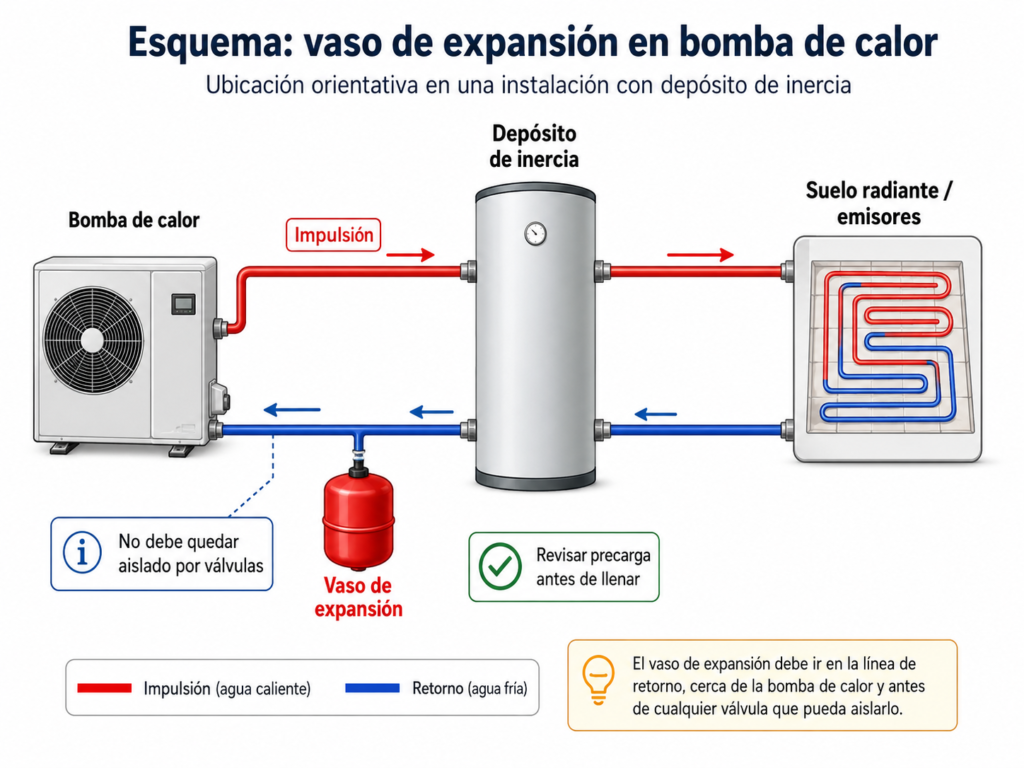

¿Dónde se instala el vaso de expansión en una bomba de calor?
El vaso de expansión debe instalarse en un punto donde pueda absorber la dilatación del agua del circuito. En instalaciones de calefacción o aerotermia, suele colocarse en el retorno, cerca del generador o en una zona hidráulicamente estable.
Lo importante es que no quede aislado por válvulas durante el funcionamiento normal.
Vídeo: dónde colocar el vaso de expansión
Antes de elegir el tamaño del vaso, conviene saber dónde instalarlo. En este vídeo explico dónde colocar el vaso de expansión, por qué no debe quedar aislado del circuito y qué errores pueden hacer que no trabaje correctamente
🔥 APRENDE Donde hay que COLOCAR el VASO DE EXPANSION.
Ubicación en el circuito de calefacción
Normalmente se busca una zona de retorno, con temperatura más moderada y presión estable.
El objetivo es que el vaso esté comunicado con el circuito y pueda absorber la expansión cuando el agua cambia de temperatura.
Ubicación si hay depósito de inercia
Si hay depósito de inercia, el vaso debe estar conectado de forma que compense el volumen total del circuito correspondiente.
No tiene sentido calcular el vaso incluyendo el depósito y luego instalarlo en una zona donde queda aislado o no trabaja sobre ese volumen.
Ubicación en circuitos con intercambiador
Si hay intercambiador, puede haber circuitos hidráulicos separados. En ese caso, cada circuito cerrado puede necesitar su propio vaso de expansión.
Esto es importante en instalaciones donde la bomba de calor, el depósito, el suelo radiante o el circuito secundario están separados hidráulicamente.
Errores habituales de montaje
- Colocar el vaso donde queda aislado por una válvula.
- No revisar la precarga.
- No instalar llave de mantenimiento.
- No comprobar la presión máxima.
- Instalar un vaso de ACS en un circuito de calefacción o al revés.
- Colocarlo en un punto con temperatura excesiva.
El vaso de expansión debe quedar comunicado con el circuito y normalmente se instala en el retorno, cerca del generador o en una zona hidráulicamente estable.
Errores frecuentes al elegir o instalar el vaso
Muchos problemas de presión en bomba de calor no vienen de la máquina, sino del vaso de expansión.
Vídeo: 3 errores que debes evitar con el vaso de expansión
Muchos fallos se repiten una y otra vez: elegir el vaso pequeño, no ajustar la precarga o colocarlo donde no debe. En este vídeo repaso errores típicos que conviene evitar antes de comprar o instalar un vaso de expansión.
🔥 “¡NO COMETAS ESTOS 3 ERRORES con el vaso de expansión! 💥”
Confiar siempre en el vaso interno
El vaso interno puede valer, pero hay que comprobarlo. Si la instalación tiene más volumen del previsto, puede quedarse corto.
No sumar el depósito de inercia
El depósito de inercia cuenta. Si lo olvidas, el cálculo sale mal.
Confundir vaso de ACS con vaso de calefacción
Un vaso de ACS es para agua sanitaria. Un vaso de calefacción o aerotermia es para circuito cerrado. No los mezcles.
Elegir el vaso justo
Si el cálculo queda muy cerca de una capacidad comercial, mejor subir al tamaño siguiente.
No revisar la precarga
La precarga es tan importante como los litros. Un vaso mal precargado puede provocar síntomas parecidos a un vaso pequeño.
Síntomas de un vaso mal dimensionado o averiado
Un vaso de expansión incorrecto puede dar señales claras.
La bomba de calor sube mucho de presión
Si al calentar el circuito la presión sube demasiado, puede faltar volumen de expansión.
La instalación pierde presión en frío
Si la instalación sube mucho en caliente y luego baja en frío, revisa el vaso, la precarga y posibles descargas por la válvula de seguridad.
La válvula de seguridad descarga
Si la válvula descarga agua, no siempre significa que esté rota. Puede estar protegiendo la instalación porque la presión ha subido demasiado.
Vídeo opcional: si la instalación baja de presión
Aunque el vídeo está enfocado a calderas, el síntoma es parecido en muchas instalaciones hidráulicas: si la presión baja, sube demasiado o tienes que rellenar a menudo, conviene revisar el vaso de expansión y la precarga.
💥 ATENCIÓN si tu caldera baja 1 bar: cómo solucionarlo
Qué revisar antes de comprar un vaso de expansión
Antes de comprar un vaso de expansión para bomba de calor, revisa estos puntos.
Que sea apto para calefacción o climatización
Debe ser compatible con el circuito donde lo vas a instalar. Por eso es importante que sea un vaso de expansión para calefacción.
Presión máxima de trabajo
Comprueba que soporta la presión máxima del circuito.
Temperatura admisible
Aunque la bomba de calor trabaja a temperaturas moderadas, revisa siempre el rango de temperatura del vaso.
Compatibilidad con glicol
Si hay glicol o anticongelante, revisa compatibilidad de membrana y ficha técnica.
Conexión y capacidad
Comprueba:
- Litros.
- Rosca.
- Diámetro de conexión.
- Posición de montaje.
- Espacio disponible.
- Accesibilidad para mantenimiento.
Conclusión: cómo elegir el vaso correcto para tu bomba de calor
Para elegir un vaso de expansión para bomba de calor, no te quedes solo con el vaso interno de la máquina. Calcula el volumen real del circuito y revisa si ese vaso es suficiente.
La secuencia correcta sería:
- Calcula el volumen total de agua.
- Suma depósito de inercia, suelo radiante, tuberías y generador.
- Define temperatura máxima.
- Revisa presión mínima y máxima.
- Calcula el volumen del vaso.
- Elige el tamaño comercial superior.
- Ajusta la precarga.
- Instálalo en un punto donde no quede aislado.
Si quieres hacerlo más rápido, puedes usar la calculadora para introducir los datos de tu instalación y obtener una capacidad recomendada antes de comprar el vaso.
Preguntas frecuentes sobre vasos de expansión para bomba de calor
¿Todas las bombas de calor llevan vaso de expansión?
No todas, y las que lo llevan no siempre tienen un vaso suficiente para cualquier instalación. Hay que comprobar el volumen total de agua del circuito.
¿El vaso interno de la aerotermia es suficiente?
Puede serlo en instalaciones pequeñas. Pero si tienes depósito de inercia, suelo radiante o muchos litros de agua, conviene calcularlo.
¿Qué vaso necesito con depósito de inercia?
Depende de los litros del depósito y del resto de la instalación. El depósito de inercia debe sumarse al volumen total.
¿Dónde se coloca el vaso de expansión?
Normalmente en el retorno o en una zona estable del circuito, cerca del generador, sin quedar aislado por válvulas.
¿Qué pasa si el vaso es pequeño?
La presión puede subir demasiado cuando la instalación calienta, la válvula de seguridad puede descargar y después la presión puede caer al enfriarse.
¿Sirve un vaso de ACS para una bomba de calor?
Para el circuito de calefacción/climatización, no deberías usar un vaso de ACS salvo que sea compatible y el fabricante lo permita. ACS y calefacción no son lo mismo.
¿Qué capacidad suele hacer falta?
Puede ser 8, 12, 18, 24, 35 litros o más. Depende del volumen de agua, temperatura y presiones. Lo correcto es calcularlo.
